従来品の『CH120シリーズ』を更に使いやすくリニューアルしました！

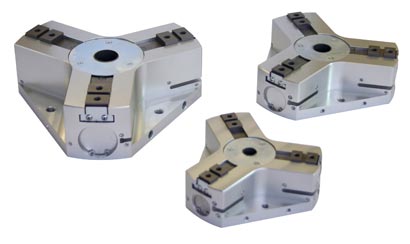

＜特　長＞ 全高が低く軽量で、ボディ中心に大きな中空穴を持つ、大型の三爪平行チャックです。 切粉などの侵入を防ぐために、摺動部に ダストシールを取り付けています。 フィンガーのガイドが長く剛性が高いため、 長いアタッチメントを取り付けることができ ます。 弊社同等品『CH120シリーズ』の置換え用スペーサーもご用意しております。
＜特　長＞ ※は概略参考値で使用条件によって変わります。 型　式 CHT121A CHT122A CHT123A 使用流体 清浄エア 使用圧力　P(MPa){kgf/c㎡} 0.3～0.7[3～7.1] 周囲温度(℃) 5～60 潤　滑 不要(給油する場合はタービン油１種〔ISO VG32〕相当品) 繰り返し精度(mm) 初期値：±0.1 200万回：±0.2 シリンダ径(mm) 3×22 3×30 3×40 開き代(mm) 20 30 40 排気量(CC) 12 33 79 連続使用速度 90 60 50 動作方式(回/分) 複動 グリップ力：閉(N) 10,000(P－0.05)÷(L+10) 26,500(P－0.04)÷(L+16) 58,500(P－0.03)÷(L+18) グリップ力：開(N) 4,200(P－0.06)÷(L+7) 18,500(P－0.08)÷(L+13) 51,500(P－0.03)÷(L+22)   L ： フィンガー先端からワーク中心までのツメの長さ(cm) 本体質量(g) 1,460 2,300 4,450 ※最大ツメ長さ(先端から)(cm) 12 15 18 ※最大ツメ質量(1ヶ)(g) 300 500 800 (注)1N≒0.102kgf
＜各種ダウンロードデータ＞ 型式 CADデータ カタログ 取扱説明書 CHT121A CHT122A CHT123A
