搬送機器
平ベルトコンベア 1列仕様(ヘッド駆動/中間駆動) CSSK50(M)
納期に関するご注意
現在モータの入手が困難な状況となっており、通常納期での対応ができなくなっております。対応納期に関しましては都度ご確認頂きますようよろしくお願い申し上げます。
ベルト幅とプーリ間長さに関するご注意
ベルト幅が300mm以上のとき、Webで手配できるプーリ間長さは2000mmまでとなっております。
ベルト幅が300mm以上且つプーリ間長さ2001mm以上をご希望される場合は、弊社担当営業所より 見積り対応させて頂きますので都度お問い合わせください。
ベルト幅が300mm以上且つプーリ間長さ2001mm以上をご希望される場合は、弊社担当営業所より 見積り対応させて頂きますので都度お問い合わせください。

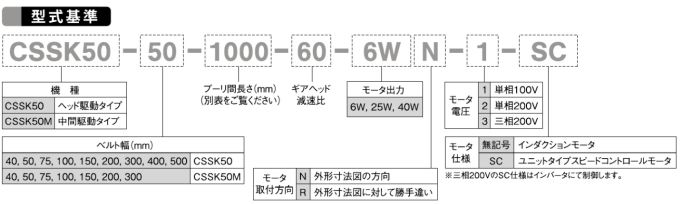

型式基準

製品仕様
■減速比と搬送速度 (12.5~180)
表中の搬送速度は、モータを同期速度として計算した値を表示しています。
一般に搬送速度は負荷の大きさに応じて表示値の2~15%減で計算してください。
スピードコントロールモータをご検討される場合は最大速度で選定してください。
表中の本体質量は、モータ出力6W仕様の各プーリ間長さにおける最大値を表示しています。
15W仕様の場合は0.5kg増、25W仕様の場合は表示値の1.0kg増、40W仕様の場合は表示値の3.5kg増となります。
減速比 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
搬送 速度 (m/sec) |
50Hz | 0.313 | 0.262 | 0.218 | 0.157 | 0.132 | 0.108 | 0.078 | 0.065 | 0.052 | 0.043 | 0.040 | 0.033 | 0.027 | 0.022 |
60Hz | - | 0.313 | 0.262 | 0.188 | 0.157 | 0.132 | 0.095 | 0.078 | 0.063 | 0.052 | 0.047 | 0.040 | 0.032 | 0.027 |
一般に搬送速度は負荷の大きさに応じて表示値の2~15%減で計算してください。
スピードコントロールモータをご検討される場合は最大速度で選定してください。
型式 | ベルト幅 (mm) |
プーリ間長さ(mm) | ||||||
---|---|---|---|---|---|---|---|---|
~500 | 501~750 | 751~1000 | 1001~1500 | 1501~2000 | 2001~3000 | 3001~4000 | ||
CSSK50 | 40 | 4.6 | 5.8 | 7 | 8.9 | 10.5 | 14.5 | 18.5 |
50 | 4.7 | 6 | 7.2 | 9.1 | 10.8 | 14.8 | 18.8 | |
75 | 5.1 | 6.4 | 7.6 | 9.5 | 11.9 | 15.9 | 19.9 | |
100 | 5.5 | 6.8 | 8 | 9.9 | 12.4 | 16.9 | 21.4 | |
150 | 6.6 | 7.9 | 9.1 | 11.6 | 14.1 | 19.1 | 24.1 | |
200 | 7.8 | 9.1 | 10.3 | 13.3 | 15.8 | 21.3 | 26.8 | |
300 | - | 11.8 | 13 | 16 | 19 | 25 | 30.9 | |
400 | - | - | 15.3 | 18.8 | 22.3 | 29.3 | 36.2 | |
500 | - | - | 18 | 21.5 | 25 | 32 | 38.9 | |
CSSK50M | 40 | 6.2 | 7.4 | 8.6 | 10.5 | 12.1 | 16.1 | 20.1 |
50 | 6.4 | 7.7 | 8.9 | 10.8 | 12.5 | 16.5 | 20.5 | |
75 | 7.1 | 8.4 | 9.6 | 11.5 | 13.9 | 17.9 | 21.9 | |
100 | 7.7 | 9 | 10.2 | 12.1 | 14.6 | 19.1 | 23.6 | |
150 | 9.3 | 10.6 | 11.8 | 14.3 | 16.8 | 21.8 | 26.8 | |
200 | 11.1 | 12.4 | 13.6 | 16.6 | 19.1 | 24.6 | 30.1 | |
300 | 15.1 | 16.2 | 17.3 | 20.3 | 23.3 | 29.3 | 35.2 |
15W仕様の場合は0.5kg増、25W仕様の場合は表示値の1.0kg増、40W仕様の場合は表示値の3.5kg増となります。
■搬送能力

表が示す値はワークをアキュムレートしない場合の総搬送能力値です。ワークをアキュムレートする場合は、表の1/2程度以下でお考えください。また、スピードコントロールモータをご検討される場合は、最大速度で設計してください。

表が示す値はワークをアキュムレートしない場合の総搬送能力値です。ワークをアキュムレートする場合は、表の1/2程度以下でお考えください。また、スピードコントロールモータをご検討される場合は、最大速度で設計してください。
耐油性 | 〇 |
---|---|
耐熱性 | -30~80℃ |
帯電防止性 | 〇 |
搬送面摩擦係数 | 0.2~0.3 |
食品衛生性 | 〇 |
搬送面材質 | ポリウレタン含浸 |
搬送面色 | 緑 |
ベルト厚さ | 0.6mm |
