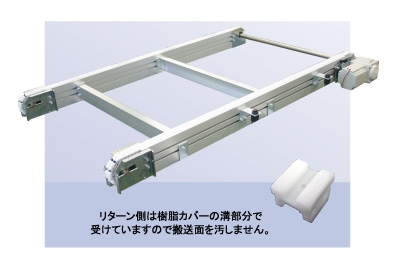

CSQ69 パネル搬送コンベア

ソーラーパネルなどの幅の広いワークを搬送するのに最適なコンベアです。

<特 長>
チェーン搬送面にNKEオリジナルの樹脂カバーを装着。ワークに傷をつけません。
搬送するパネルのたわみを防止するため、3列・4列などの多列仕様にする事も可能です。
樹脂カバーの材質は、POMと導電POMから選択できます。

樹脂カバーは1個単位でも交換可能ですので、メンテナンスが簡単。費用も最小限に抑えられます。

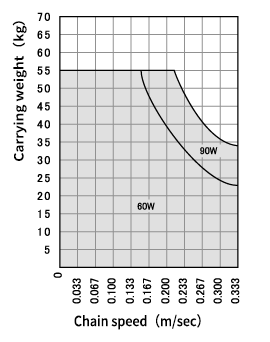

<搬送能力表>

表が示す値はワークをアキュムレート しない場合の総搬送能力値です。
ワークをアキュムレートする場合は、 表の1/2程度以下でお考えください。
また、スピードコントロールモータを ご検討される場合は、最大速度で設計 してください。
  <本体仕様>
チェーン間ピッチ

80~500

スプロケット間長さ
325~5000
モータ出力
60W、90W
モータ電圧
単相100V
三相200V
チェーン速度
0.198~0.020m/sec (50Hz)
0.237~0.024m/sec (60Hz)
一般にチェーン速度は負荷の大きさに応じて表示値の2~15%減で設計してください。

<チェーン仕様>
■チェーン本体
ピッチ 12.7mm
リンク内幅 7.95mm
ローラ径 7.92mm
リンク数計算式 (2×L)/12.7+17
端数は偶数値になるよう切捨て、切上げ
■樹脂カバー
材質 ポリアセタール樹脂 導電ポリアセタール樹脂
表面抵抗値 3×1015Ω 1×1013Ω

24mm
許容チェーン速度 0.5m/sec以下
許容荷重 5kg/1個
使用温度範囲 -10℃~70℃
