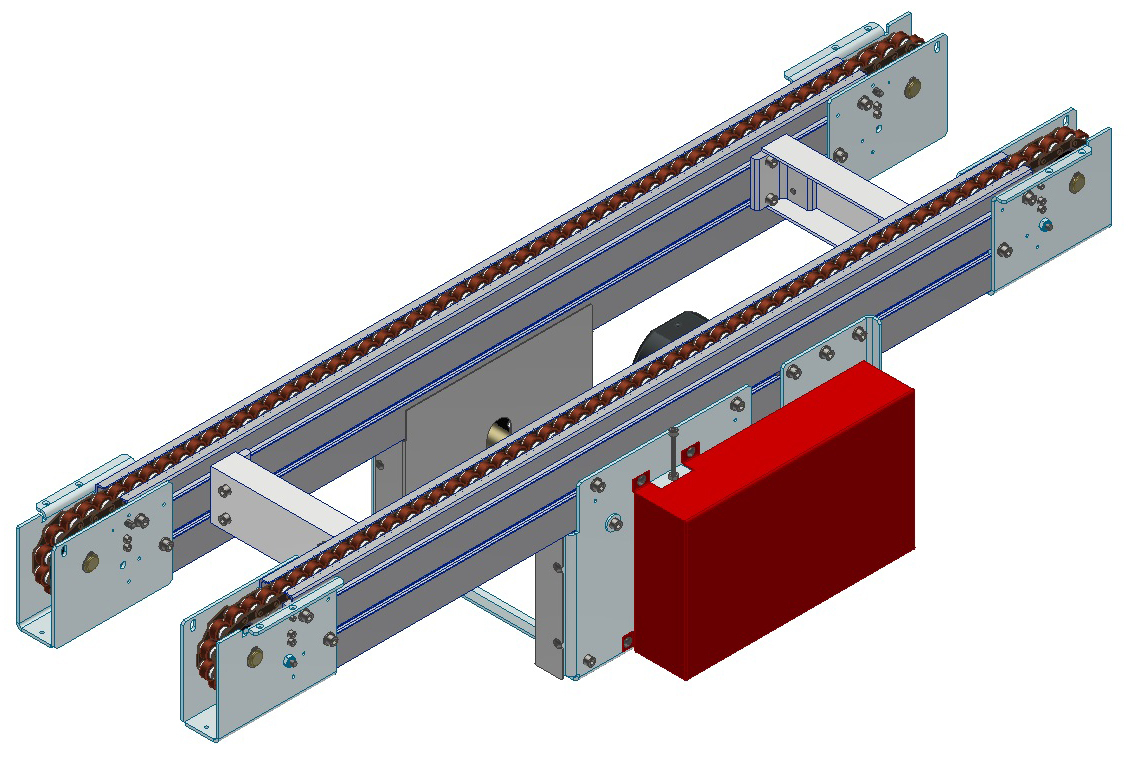

CSW62AM 倍速チェーンコンベア

中間駆動仕様の倍速チェーンコンベアが新登場!
中間駆動で従動スプロケット同士を繋ぐ軸がなく両端のフレーム間のスペースが使えるため、凸型ワークの搬送や下からワークを掬い上げる、コンベアを入れて乗り移りのガタつきを抑える等、前後工程で他設備と組み合わせて使いやすいです。

<特 長>
駆動軸が中央にあり従動スプロケット同士を繋がないため、両端のフレーム間にスペースができ、前後工程で他の設備と組み合わせて使用しやすいです。
搬送方向を正転・逆転入れ替えても安定した搬送が可能です。
渡りローラ・従動部カバー・ピローカバーが標準品で選択可能です。
駆動部の位置は特注で指定可能ですが、制作後に位置調整はできません。
幅広ワークの搬送やパレット搬送のアキュムレートコンベアとして適しています。
コンベアフレームにストッパ機構や位置決め機構を取り付けることにより、フリーフローラインのメインコンベアとして、ラインの構成ができます。

<本体仕様>
チェーン間ピッチ 80~500mm
スプロケット間長さ 850~5,000mm
モータ出力 60W,90W,200W
モータ電圧 単相100V,200V
三相200V
搬送速度 50Hz 0.068~0.670m/sec
60Hz

0.080~0.580m/sec


<チェーン仕様>
搬送面材質(ローラ) エンプラ
ピッチ 19.05mm
内側大径ローラ幅 8.0mm
内側大径ローラ径 18.3mm
外側小径ローラ幅 4.0mm
外側小径ローラ径
11.91mm
耐熱性 -10℃~60℃



カタログ   60W CADデータ
カタログ   90W CADデータ
カタログ   200W CADデータ






<搬送質量表>
