Modbus対応ゲートウェイ

ユニラインをModbus通信環境で使用することができるようになりました。


<特 長>
PLCの汎用485ポートにてModbusの通信が可能。
(例:Panasonic「FP0R」、日立「EH-150EHV」など)
パソコンインターフェイスと比べて安価に導入可能
パソコンには市販の「485-USB」変換機があれば接続可能
Modbus対応のタッチパネルとつなげば、PLC無しで簡易的な制御ラインを構築することが可能。

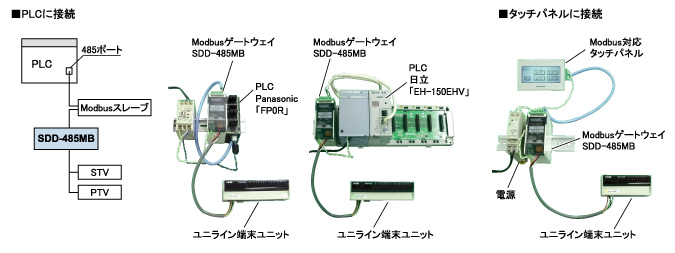

<接続例>


<一般仕様>

項目 仕様
電源電圧 DC24V +15%-10%
リップル 0.5Vp-p以下
使用周囲温度 0 ~ +50℃
保存温度 -20 ~ +70℃
使用周囲湿度 35~85%RH 結露なきこと
雰囲気 腐食性ガスがないこと
耐振動 JIS C 60068-2-6 に準拠
耐衝撃 100m/s2
絶縁抵抗 外部端子と外箱間 20MΩ以上
耐電圧 外部端子と外箱間 AC1000V 1分間
耐ノイズ 1200Vp-p (パルス幅1μs)


(注)ユニライン伝送距離仕様は出荷時設定ですので、ご使用になる伝送距離に合わせて型式を選定してください。接続されているユニラインターミナルの伝送距離仕様と一致していないと正常に伝送できず、誤動作の原因となります。


CAD

  <性能仕様>
■ユニライン側
項目 仕様
伝送方式 双方向時分割多重伝送方式
同期方式 ビット同期方式
伝送手順 ユニライン・プロトコル
  基本/C仕様 S/M仕様 Z12/Z58仕様
※伝送速度 29.4kbps 14.7kbps 7.35kbps
※伝送距離 200m 500m 1km
※リフレッシュ
サイクルタイム
(256点)
約11.4mS 約21.1mS 約39.4mS
端末接続台数 20台
伝送点数 256点
消費電流 0.3A(負荷荷電流は含まず)
質量 160g
※伝送距離仕様によって異なります。

■Modbus側
項目 仕様
伝送形態 EIA RS-485準拠
伝送プロトコル Modbus-RTU準拠
伝送フォーマット データ8bit/偶数パリティー/1ストップビット
誤り制御 CRC-16 Modbus
スレーブアドレス 設定範囲1~63(スイッチ設定)
通信速度 4800/9600/19200(スイッチ設定)
