CSQ141 バイピッチチェーンローラコンベア (特注)

最大搬送質量800kgまで対応可能な重量搬送用バイピッチチェーンローラコンベアです。
<特 長>
  • 60番のバイピッチチェーンを使用した重量搬送用ローラチェーンコンベアです。
  • 400Wモータを標準とし最大搬送重量は800kgまで対応します(搬送速度によります)
  • 搬送面(チェーンプレート上面)はフラットで、多様な搬送物に対応できます。
  • シンプルなローラチェーンを使用しますので、比較的環境の悪い場所でも使用できます。(使用環境はご相談ください)
  • コンベア前後にワーク乗り継ぎ用のスチールローラが付いています。
  • 駆動・従動部に安全カバーが付いています。

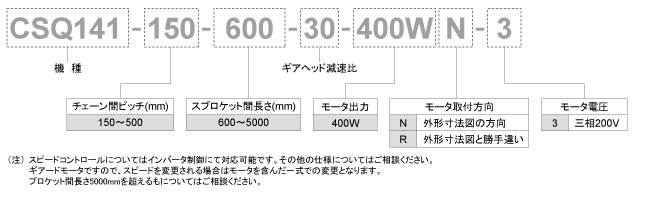

<型式基準>


<ギアヘッド減速比>


<本体仕様>
チェーン間ピッチ 150~500mm
スプロケット間長さ 600~5000mm
モータ出力 400W
モータ電圧 三相200V
搬送速度 50Hz 0.045~0.357m/sec
60Hz 0.054~0.431m/sec

<チェーン仕様>
チェーンサイズ RF2060
搬送面材質
スチール
ピッチ 38.1mm
耐熱性 -10℃~150℃
チェーンをステンレス仕様、メッキ仕様にも変更可能ですのでご相談ください。

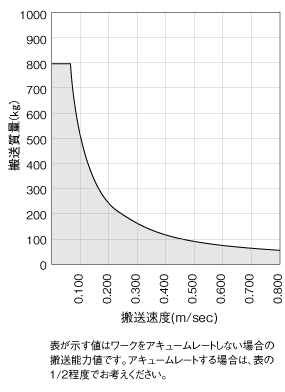

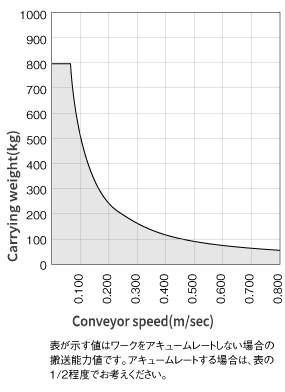

 <搬送質量表>

<ダウンロードデータ>

 CADデータ
