3D-CADダウンロード

3D-CADのデータはCADENAS社が提供する3CADデータ配信サービス「3D findit」
によりご提供いたします。
データをダウンロードするためには「3D findit」のユーザー登録が必要です（初回のみ）
下記の提供製品を選択すると「3D findit」ページが表示されますので、
必要に応じてユーザー登録を行ってください。
既に登録が済んでいる場合は、IDとパスワードの入力をお願いします。

（注）ダウンロードできる3D-CADデータは全て外寸のみの概略図となっております。
外寸に関係しない内部の構造等は描かれておりませんのでご了承ください。 		3Dfindid
3Dimage
■3D-CAD提供製品
コンベア
段積み段ばらしユニット
■平ベルトコンベア
平ベルトコンベア 1列タイプ CS20 ヘッド駆動、モータ下取付
CS30 ヘッド駆動、モータ下取付
CSJ30-A ヘッド駆動、モータ下取付
CSJ30-V 中間駆動、モータ垂直取付
CSJ30-H 中間駆動、モータ平行取付
CSJ30-T 中間駆動、モータ直結
CSJ50-V 中間駆動、モータ垂直取付
CSJ50-H 中間駆動、モータ平行取付
CSJ50-T 中間駆動、モータ直結
CSSK50 ヘッド駆動、モータ下取付
CSSK50M 中間駆動、モータ垂直取付
CSS50N ヘッド駆動、モータ内蔵
CSS70N ヘッド駆動、モータ内蔵
CSN90 ヘッド駆動、モータ内蔵
CSH90 ヘッド駆動、モータ下取付
2列タイプ CSD30 中間駆動、モータ下取付
CSD30G 中間駆動、モータ下取付
■タイミングベルトコンベア
タイミングベルトコンベア1列タイプ 1列タイプ CSSK50-T ヘッド駆動、モータ下取付
タイミングベルトコンベア2列タイプ 2列タイプ CSB30-A ヘッド駆動、モータ下取付
CSB30-V 中間駆動、モータ垂直取付
CSB30-H 中間駆動、モータ平行取付
CSB30-T 中間駆動、モータ直結
CSB50 ヘッド駆動、モータ下取付
CSB50M 中間駆動、モータ垂直取付
CSB89A ヘッド駆動、モータ直結
CSB89A-MD ヘッド駆動、モータ下取付
■プラチェーンコンベア
プラチェーンコンベア1列タイプ 1列タイプ CSJ30P 中間駆動、モータ垂直取付
CSSK50-P ヘッド駆動、モータ下取付
CSQ113K ヘッド駆動
プラチェーンコンベア2列タイプ 2列タイプ CSB30M-PP 中間駆動、モータ垂直取付
CSB40M-PP 中間駆動、モータ垂直取付
CSB50-PP ヘッド駆動、モータ下取付
CSB50-PS ヘッド駆動、モータ下取付
CSB89A-PP ヘッド駆動、モータ直結
CSB89A-PP-MD ヘッド駆動、モータ下取付
CSB89B-PS ヘッド駆動、モータ下直結
CSB89B-PS-MD ヘッド駆動、モータ下取付
CSQ69 ヘッド駆動
■ローラチェーンコンベア
ローラチェーンコンベア 2列タイプ CSP61A モータ直結
CSP61A-MD モータ下取付
CSW62A モータ直結
CSW62A-MD モータ下取付
CSW62AM 中間駆動　モータ垂直取付
CSW62G モータ直結、ガイド一体型
CSW103 モータ下取付
CSO89 モータ下取付
■テーブルトップチェーンコンベア
テーブルトップチェーンコンベア 1列タイプ CSQ86 ヘッド駆動、モータ下取付
CSQ88-P ヘッド駆動、モータ下取付
CSQ88-S ヘッド駆動、モータ下取付
CSQ88K-P ヘッド駆動、モータ下取付
CSQ88K-S ヘッド駆動、モータ下取付
※写真はCSQ88K-Sです。
■特殊ベルトコンベア
特殊ベルトコンベア（メッシュベルト） 1列タイプ
メッシュベルト		 CSSK50-W ヘッド駆動、モータ上外取付
特殊ベルトコンベア（アタッチメント取付可能ベルト） 1列タイプ
アタッチメント取付可能ベルト		 CSSK50FAT ヘッド駆動、モータ下取付
特殊ベルトコンベア（耐熱ベルト） 1列タイプ
耐熱ベルト		 CSSK70 ヘッド駆動、モータ下取付
特殊ベルトコンベア（丸ベルト） 2列タイプ
丸ベルト		 CSR50 ヘッド駆動、モータ下取付
生産終了品の3D-CADもこちらからダウンロードできます
CSB50AM 新旧比較資料
CSB89A-PS 新旧比較資料
CSB89A-PS-MD 新旧比較資料
■段積み段ばらしユニット【Flexstack】

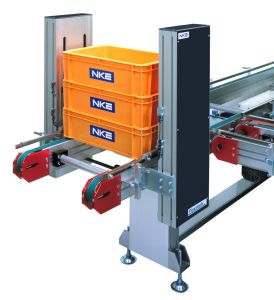

段積み段ばらしユニット（大型タイプ） 大型タイプ PDP - PDS エア駆動 or モータ駆動 選択
段積み段ばらしユニット（中型タイプ） 中型タイプ PD20CA モータ駆動
