チョコ停現場の実態を徹底解明

チョコ停ウォッチャー＆れんら君　ビデオ録画とメール通報

チョコ停ウォッチャー＆れんら君

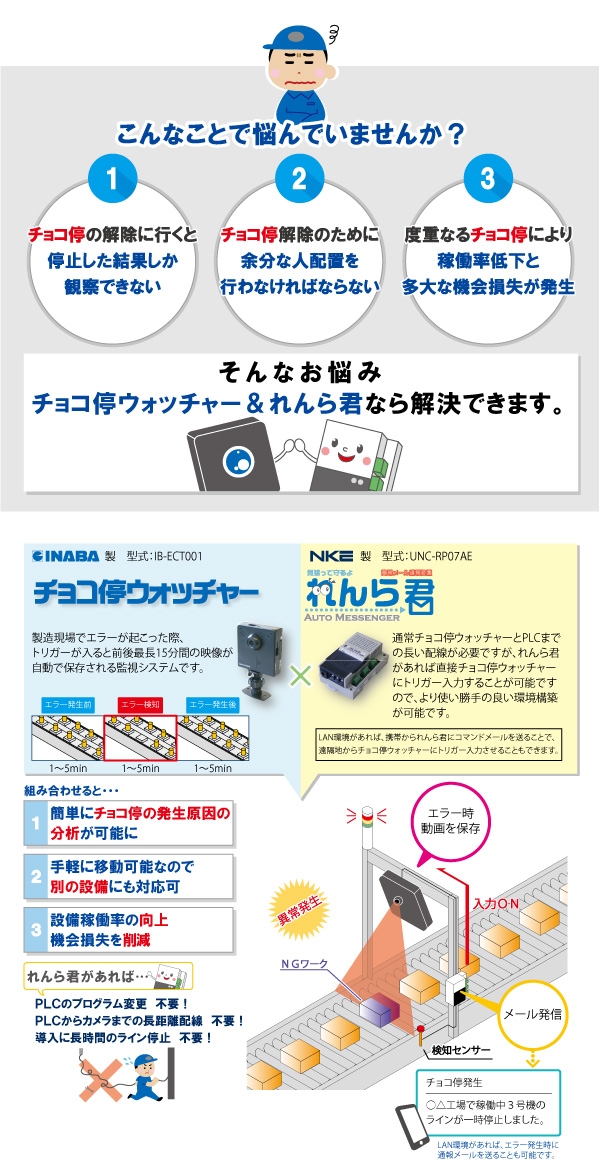

因幡電機産業株式会社様の監視・録画用カメラ「チョコ停ウォッチャー」とＮＫＥのれんら君を組み合せたコラボ商品です。
チョコ停発生前の映像と発生後の映像を自動保存し、担当者にメールでチョコ停の発生をお知らせします。 現場の状況を映像で確認できるので、原因究明に役立ちます。
また、れんら君がカメラの制御を行うためPLCに繋ぐ必要がなく、長距離配線やプログラム変更は不要。手軽に設置することができます。

型式 UNC-RP07AE-K001

製品価格 ￥68,000（税別）

在庫：×　販売を終了しました。

数量： 個

製品特長

製品仕様

■れんら君仕様
I/O入出力 入力2点（DC24V）、出力1点（リレー出力）
外形寸法 57.0mm(W)×32.8mm(H)×93.7mm(D)
電源電圧 AC100V （ACアダプター付き）
使用周囲温度 0℃～+55℃
保存温度 -20℃～+70℃
使用湿度 35%～85%RH（結露なきこと）
消費電力 2.2Wmax.（負荷消費電流を含まず）
重量 約90g
READY接点開閉容量 50mA - DC30V
端子台電流通過容量 3Amax.
（端子台の24V-24V間または0V-0V間）
耐ノイズ 電源端子±2kV　伝送線±1kV（IEC61000-4-4 Level 3）
耐静電気 接触/4kV（IEC61000-4-2 lEVEL 2)
気中/8kV（IEC61000-4-2 lEVEL 3)
絶縁抵抗 外部端子と外箱間　20MΩ以上
耐電圧 外部端子と外箱間　AC1000V　1分間
耐振動 10～55Hz複振幅0.5mm
（JIS　C0040準拠）
耐衝撃 100m/s2　（JIS　C0040準拠）
接地 D種接地（旧　第3種接地）
Ethernet規格 Ethernet:Version 2.0 / IEEE 802.3準拠
データ転送速度 10Mbps/100Mbps自動認識
Ethernetインターフェイス RJ45コネクタ（10BASE-T, 100BASE-TX）ストレートケーブル/クロスケーブル自動判別
通信方式 Full/Half Duplex（自動切り替え）
ポート数 1ポート
入力回路 回路図
付属オプション品 ACアダプター、L字ブラケット、ケーブル3m（れんら君とチョコ停ウォッチャーの接続用）、ビス（2本）
■チョコ停ウォッチャー仕様
ビデオ解像度 1080P(1920×1080),720P(1280×720)
最大30fps
AV記録フォーマット H.264/AVC codec
静止画最大記録サイズ 500万画素（2560×1920）
レンズフォーカス F = 2.0, 85°
イメージセンサー CMOS
LED表示 2.4インチ TFT LCD
オーディオ 高感度マイク/スピーカー内蔵
録画ファイル MOV（H.264）
記録メディア SD card MAX32GB（別売）
電源入力 DC5～48V
（れんら君より供給）
トリガー入力 リレー・クローズで前後3～15分の動画をロック（保護）
（れんら君より入力）
電源・トリガー入力端子 コネクタ型端子台/AWG18を電源およびトリガー入力用に2ブロック
ナイトビジョン 対応
マイク 指向性マイク
録画動作 自動周期録画で記録メディアに繰り返し（上書き）記録
ただしトリガーによるロック（保護）ファイルは上書きせず保存。
録画ファイルタイプ ロック無しファイル/not-lockd fileは繰り返し記録で上書き消去
ロックファイル/lockd file　はトリガーでロック（保護）
使用温度範囲 0～50℃
リアルタイム・クロック リアルタイム・クロック内蔵（日付、時間）
寸法 82×83×26mm（突起部含まず）
付属ソフトウェア Windows PC用専用ビデオプレーヤー
（SDカード挿入時、自動コピー）
付属オプション品 コネクタ、マウントアダプタ（角度調整可能）
※ ＳＤカードは別売りです。

関連情報

  • ▼実際に録画した動画をご確認していただけます。
