れんら君　チョコ停パック

チョコ停発生前の映像と発生後の映像を自動保存し、担当者にメールでチョコ停の発生をお知らせします。現場の状況を映像で確認できるので、原因究明に役立ちます。また、れんら君がカメラの制御を行うためPLCに繋ぐ必要がなく、長距離配線やプログラム変更は不要。手軽に設置することができます。

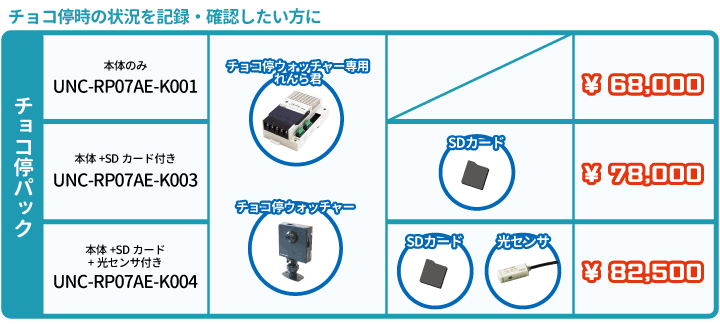

■型式基準とパッケージ内容

基本型式	セット型式	詳細
UNC-RP07AE	K001	チョコ停専用れんら君 × 1台カメラ × 1台
UNC-RP07AE	K003	チョコ停専用れんら君 × 1台カメラ × 1台 SDカード × 1枚
UNC-RP07AE	K004	チョコ停専用れんら君 × 1台カメラ × 1台 SDカード × 1枚光センサ × 1個

■れんら君仕様

I/O入出力	入力2点（DC24V）、出力1点（リレー出力）
外形寸法	57.0mm(W)×32.8mm(H)×93.7mm(D)
電源電圧	AC100V （ACアダプタ付き）
使用周囲温度	0℃～+55℃
保存温度	-20℃～+70℃
使用湿度	35%～85%RH（結露なきこと）
消費電力	2.2Wmax.（負荷消費電流を含まず）
重量	約90g
READY接点開閉容量	50mA - DC30V
端子台電流通過容量	3Amax. （端子台の24V-24V間または0V-0V間）
耐ノイズ	電源端子±2kV　伝送線±1kV（IEC61000-4-4 Level 3）
耐静電気	接触/4kV（IEC61000-4-2 lEVEL 2) 気中/8kV（IEC61000-4-2 lEVEL 3)
絶縁抵抗	外部端子と外箱間　20MΩ以上
耐電圧	外部端子と外箱間　AC1000V　1分間
耐振動	10～55Hz複振幅0.5mm （JIS　C0040準拠）
耐衝撃	100m/s2　（JIS　C0040準拠）
接地	D種接地（旧　第3種接地）
Ethernet規格	Ethernet:Version 2.0 / IEEE 802.3準拠
データ転送速度	10Mbps/100Mbps自動認識
Ethernetインターフェイス	RJ45コネクタ（10BASE-T, 100BASE-TX）ストレートケーブル/クロスケーブル自動判別
通信方式	Full/Half Duplex（自動切り替え）
ポート数	1ポート
入力回路	回路図
付属オプション品	ACアダプタ、L字ブラケット、ケーブル3m（れんら君とチョコ停ウォッチャーの接続用）、ビス（2本）

■チョコ停ウォッチャー仕様

ビデオ解像度	1080P(1920×1080),720P(1280×720) 最大30fps
AV記録フォーマット	H.264/AVC codec
静止画最大記録サイズ	500万画素（2560×1920）
レンズフォーカス	F = 2.0, 85°
イメージセンサー	CMOS
LED表示	2.4インチ TFT LCD
オーディオ	高感度マイク/スピーカー内蔵
録画ファイル	MOV（H.264）
記録メディア	SD card MAX32GB（別売）
電源入力	DC5～48V （れんら君より供給）
トリガー入力	リレー・クローズで前後3～15分の動画をロック（保護）（れんら君より入力）
電源・トリガー入力端子	コネクタ型端子台/AWG18を電源およびトリガー入力用に2ブロック
ナイトビジョン	対応
マイク	指向性マイク
録画動作	自動周期録画で記録メディアに繰り返し（上書き）記録ただしトリガーによるロック（保護）ファイルは上書きせず保存。
録画ファイルタイプ	ロック無しファイル/not-lockd fileは繰り返し記録で上書き消去ロックファイル/lockd file　はトリガーでロック（保護）
使用温度範囲	0～50℃
リアルタイム・クロック	リアルタイム・クロック内蔵（日付、時間）
寸法	82×83×26mm（突起部含まず）
付属ソフトウェア	Windows PC用専用ビデオプレーヤー（SDカード挿入時、自動コピー）
付属オプション品	コネクタ、マウントアダプタ（角度調整可能）
