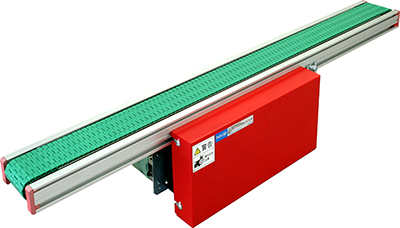

CSJ30P　プラチェーンコンベア

ナイフエッジ仕様のプラチェーンコンベアが新登場！
小物ワークの乗り移りがスムーズにでき、チェーン材質が樹脂のためワークに傷をつけません。
＜特　長＞
ナイフエッジ仕様のため、小物ワークの乗り移りがスムーズにできます。
幅広・ショートストロークで制作が可能です。
チェーン材質が樹脂のため、ワークに傷をつけません。
ベルトに比べてチェーン交換等のメンテナンスが容易です。
中間駆動タイプで駆動部を任意の位置に移動できます。

＜本体仕様＞
搬送チェーン幅(mm) 30,50,100,150,200,250,300
スプロケット間長さ(mm) 300～3,000mm
モータ出力 25W,40W
モータ電圧 単相100V,200V
三相200V
搬送速度 50Hz 0.025～0.361m/sec
60Hz

0.030～0.433m/sec
使用環境 ドライ・ウェット

＜チェーン仕様＞
搬送面材質（ローラ） ポリアセタール
搬送面色 緑
耐熱性 -20～60℃(ウェット)
-20～80℃(ドライ)
許容チェーン速度 0.833m/sec以下
チェーンピッチ 7.5mm
チェーン幅(mm) 30,50,100,150,200,250,300
チェーン厚さ 6mm
開孔率 1%



カタログ   カタログ
カタログ   取扱説明書


カタログ   20W　CADデータ
カタログ   40W　CADデータ






＜搬送質量表＞
